中文版
English
汽車PP內飾材料耐刮擦劑
日期：2017/02/09
汽車PP內飾材料耐刮擦劑
Javachem®HG
Javachem®HG為超高分子量有機硅氧烷聚合物在聚丙烯中的分散體，含有的特殊官能團可以在PP樹脂中起錨固作用，能賦予汽車PP內飾材料優異的長效耐刮擦性能。同時由于分子量高，不會遷移到材料表面，因此高溫光照后不會出現發粘、黃變等現象，還能有效避免添加耐刮擦劑后普遍存在的應力發白問題。
Javachem®汽車PP內飾材料耐刮擦劑完全達到大眾和通用主機廠標準，具備更多的產品應用優勢。
不同類型耐刮擦劑應用特性對比：
| 檢測項目 |
Javachem® HG |
硅酮 耐刮擦劑 |
酰胺類 耐刮擦劑 |
| 產品成分 |
含官能 團有機硅 |
普通 有機硅 |
低分子 量酰胺 |
|
耐刮擦 性能 |
++ | + | ++ |
|
耐刮擦 持久性 |
+++ | ++ | - |
|
耐應力 發白 |
++ | - | + |
| 析出表現 | ++ | ++ | - |
| 霧度表現 | ++ | + | - |
|
光、熱 老化性能 |
++ | + | - |
|
氣味 VOC表現 |
++ | + | - |
| 添加量 | 低 | 高 | 低 |
應用測試：
| 檢測項目 | 空白 |
2%進口有機 硅耐刮擦劑 |
Javachem® HG-600 |
|
十字劃痕ΔL （10N） |
4.85 | 1.37 | 0.45 |
|
十字劃痕ΔL（10N） （102℃，168h） |
4.25 | 0.98 | 0.52 |
| 應力發白ΔL | 0.15 | 1.03 | 0.20 |
|
拉伸強度 （Mpa） |
22.72 | 21.68 | 22.58 |
|
彎曲強度 （Mpa） |
28.96 | 29.32 | 29.59 |
|
斷裂伸長率 （%） |
84.72 | 68.25 | 63.78 |
|
缺口沖擊強度 （23℃，kJ/m2) |
30.70 | 31.55 | 27.66 |
| 表面析出 | no | no | no |
|
表面析出 （熱老化168h） |
no | no | no |

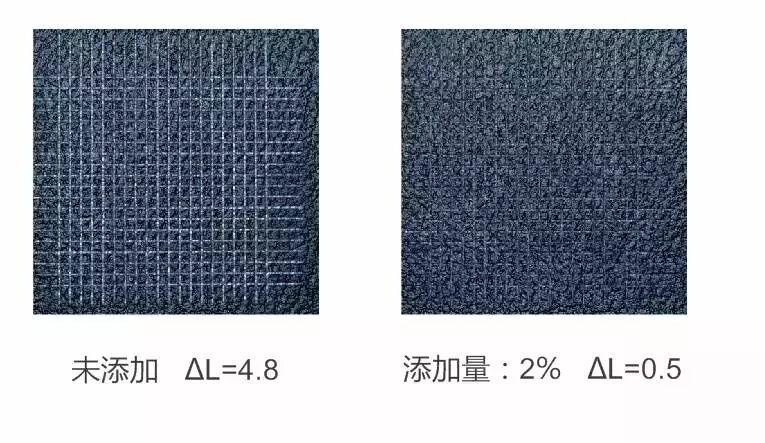

Javachem®HG在聚丙烯材料中的耐刮擦性能： (PP+20%Talc，十字劃格法，10N)
|
