一、BOPP 薄膜



       BOPP 薄膜是一種非常重要的軟包裝材料，應用十分廣泛。BOPP 無色、無嗅、無味、無毒，并具有高拉伸強度、沖擊強度、剛性、強韌性和良好的透明性。BOPP 薄膜表面能低，涂膠或印刷前需進行電暈處理。可是，BOPP 膜經電暈處理后，有良好的印刷適應性，可以套色印刷而得到精美的外觀效果，因而常用作復合薄膜的面層材料。







       BOPP 膜也有不足，比如容易在高速運轉的生產線上產生靜電，需安裝靜電去除器。該膜廣泛應用于面包、衣服、鞋襪等包裝，以及香煙、書籍的封面包裝。BOPP 薄膜的引發撕裂強度在拉伸后有所提高，但繼發撕裂強度卻很低，因此，BOPP 膜兩端面不能留有任何切口，否則 BOPP 膜在印刷、復合時容易撕斷。BOPP 涂布不干膠后可生產封箱膠帶，是 BOPP 用量較大的市場。







       BOPP 薄膜可以用管膜法或平膜法生產。不同的加工方法得到的 BOPP 薄膜性能也不一樣。平膜法生產的  BOPP 薄膜由于拉伸比大（可達 8-10），所以強度比管膜法高，薄膜厚度的均勻性也較好。







       雙向拉伸聚丙烯薄膜（簡稱 BOPP 薄膜），是一種新型優良的透明軟包裝材料。它屬結晶型聚合物產品，經雙向拉伸后，由于分子鏈的作用，使結晶度增加，從而明顯提高了拉伸強度、彈性模量、沖擊強度、撕裂強度和曲折強度等性能具有良好的透明性、光澤性、防潮性，還具有質地較輕、價格相對較低的優點。BOPP  薄膜適用于各種包裝、印刷、復合、鍍鋁等。



       1、按照用途可分為：



       普通型：又稱光膜、平膜。用于印刷、復合（透明型、消光型）、涂布（膠粘帶及 PVDC 涂復膜基膜）。它是薄膜產品中用途最廣、產量最大的品種；



       熱封型：用于普通包裝，如香煙包裝膜、三層熱封膜、五層阻氣膜、珠光膜、涂布熱封膜等；



       標簽膜:用于商品標簽，廣告印刷，書刊雜志，瓶子標簽和整體包裝等；



       金屬化膜：用于真空鍍鋁；



       電容器膜：用于電容器和金屬電容器。







       2、膜種類細分：



       普通膜：BOPP 普通膜，又稱光膜，適用于食品包裝，紙張復合及一般性包裝的印刷復合，是 BOPP 產品中用量最大的產品。平膜，又稱光膜，是雙向拉伸聚丙烯薄膜（BOPP 薄膜）系列產品中最常見的膜種之一，被廣泛應用于各類印刷、復合制品中作各種食品、物品的包裝使用。其中，15 um 厚度的平膜主要用于書本等紙張方面的復合。



       煙膜：煙膜雖然總體使用量不大，卻是 BOPP 膜中利潤最高的產品。煙膜生產、銷售的特點是，技術要求高，進入成本大。







       消光（啞光）膜：消光膜是一種低光澤（光澤度小于 15）高霧度成漫反射消光效果的塑料消光制品，具有似紙外觀、印刷時色彩逼真再現且手感舒適等特點。消光膜是在單一表層使用消光母料經雙向拉伸而制成的薄膜。



       熱封膜：熱封膜分為單面熱封膜和雙向熱封膜兩種，它是在表層使用熱封母料經雙向拉伸而成的聚丙烯熱封膜（BOPP 熱封膜），主要應用于食品、藥品及其它電器元件等方面產品的熱封包裝使用。







       珠光膜：白色不透明的 BOPP 珠光膜具有綢緞般的質感、柔和悅目的珍珠光澤，低的密度，優良的平整性、氣體阻隔性，可廣泛應用于干果、雪糕、糖果、高檔香皂禮品等的直接包裝，同時它還是一種較好的印刷基襯，在進行表面印刷時可不必進行滿版打底。因此，BOPP 珠光膜倍受青睞，與普通的 BOPP 薄膜相比，BOPP 珠光膜有三個典型的特點：發出珍珠光澤、良好的遮光性（尤其對紫外光阻隔明顯）和較低的密度。特別是前兩個特點顯示出 BOPP 珠光膜的不同凡響，使其進入包裝領域的高端市場，為生產廠家帶來可觀的經濟效益。









       轉移膜：這幾年，有少數幾家 BOPP 制造企業成功研發出 BOPP 轉移膜以替代 PET 轉移膜，因 BOPP 轉移膜比 PET 便宜，且在使用過程中不需涂布隔離材料，節省一道工序及相應的材料，制成的金、銀卡紙與用 PET 膜作轉移膜制成的金、銀卡紙在亮度上一致，故大量的 PET 轉移膜被 BOPP 膜轉移膜替代，市場空間很大。







       二、BOPA 薄膜

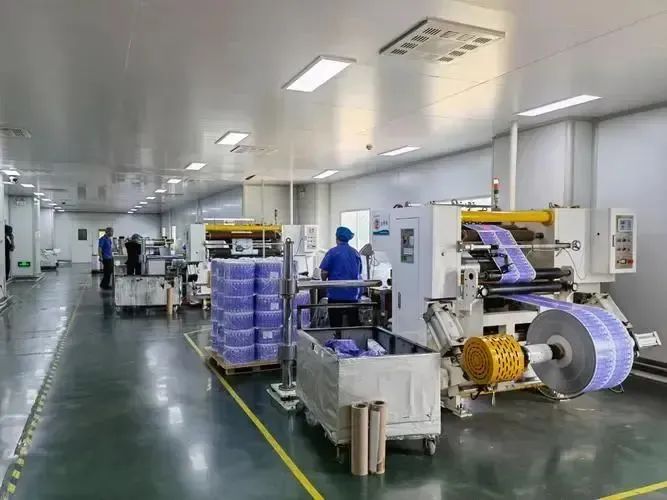

       BOPA 薄膜即雙向拉伸尼龍薄膜，是生產各種真空包裝等復合包材的重要面層材料。為了保證尼龍薄膜具有良好的阻隔性，防止尼龍因親水性強而吸濕，造成阻隔性降低，使用時，通常采用多層復合工藝，將 BOPA 薄膜作為阻隔層置于復合薄膜的中間層。







       BOPA 薄膜是以聚酰胺 6（尼龍 6）為原材料制成的。聚酰胺分子內含有極性酰胺基（-CO-NH-），其中的 -NH- 基能和 -C=O 基形成氫鍵，氫鍵的形成是聚酰胺具有較高結晶性的重要因素之一，但不是所有聚酰胺中的分子都能結晶，還有一部分非結晶性的聚酰胺存在活字印刷，這部分非結晶性的聚酰胺分子鏈中的酰胺基可以與水分子配位，即具有吸水性。有人提出聚酰胺 6 分子中每 2 個酰胺基可以與 3 個水分子配位，其中 1 個水分子以強的氫鍵存在，另外 2 個水分子以松散的結合狀態存在。水滲透到尼龍中使現存的鍵變弱貼紙印刷，正是由于其分子結構的這些特點，聚酰胺 6 具有以下特性：優異的力學性能、耐磨性和耐腐蝕性；具有自潤滑性；耐高溫；具有良好的氧氣阻隔性、耐穿刺和耐撕裂性；缺點是吸水性強。



       BOPA 薄膜是透明性優良的無色、無嗅、無味、無毒的包裝材料，具有良好的強度和阻隔性，可用于香腸等食品的真空包裝；具有良好的耐高、低溫性能，使用溫度在 -60 ℃ 至 150-200 ℃ 之間；另外 BOPA 薄膜還具有優異的耐油脂性、耐有機溶劑性、耐堿性、耐藥品性等;同時，BOPA 膜不易產生靜電、不吸塵，且具有優良的真空印刷性，易于真空鍍鋁。流延尼龍片材具有良好的延伸性，可用于真空熱成型。







       尼龍薄膜是一種極易吸潮的產品銅版紙印刷，吸潮后將對使用造成不利影響，如尺寸變化導致印刷時套印不準，表面的水膜導致復合強度不足、起泡等，因而在高濕度環境下要對尼龍薄膜做好防潮保護。



       具體要注意以下幾方面問題：



       （1）使用前不要過早打開包裝。



       （2）盡量一次用完，剩下的余膜用阻隔性好的材料包好。



       （3）印刷時第一色組不上版輥印刷，進行預干燥。



       （4）使用前放入熟化室干燥 2-3 小時。



       （5）保證生產車間合理的溫度（25 ℃ ± 2 ℃）和濕度（≤ 85 % RH）。

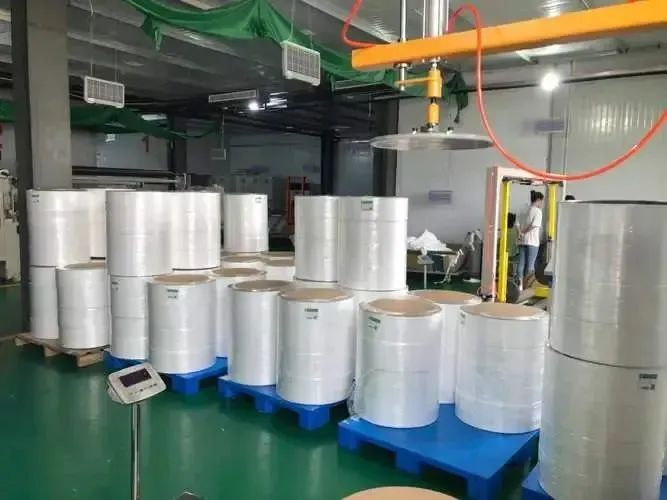

       由于尼龍膜親水性強，單獨使用的尼龍膜阻濕性較差，吸濕后會造成阻隔性下降，因此，BOPA 薄膜一旦生產后，就應立即用鋁緊緊地包封好，防止它吸濕。使用時，也應盡量整卷薄膜一次用完，如不得已用不完的，應用鋁嚴密包封后儲存于干燥處。至于已經吸濕的尼龍薄膜，則需重新干燥后才能印刷和復合，否則會出現漏膠、漏印等故障。



       功能性 BOPA 薄膜，即雙向拉伸尼龍薄膜，是一種基于雙向拉伸工藝技術生產出的一種綜合性能良好的功能性膜材。功能性 BOPA 薄膜主要用于與其他通用材料（PET、PP、PE 等）復合形成軟包裝材料。功能性 BOPA 薄膜可以劃分為通用型 BOPA 薄膜和新型 BOPA 薄膜。

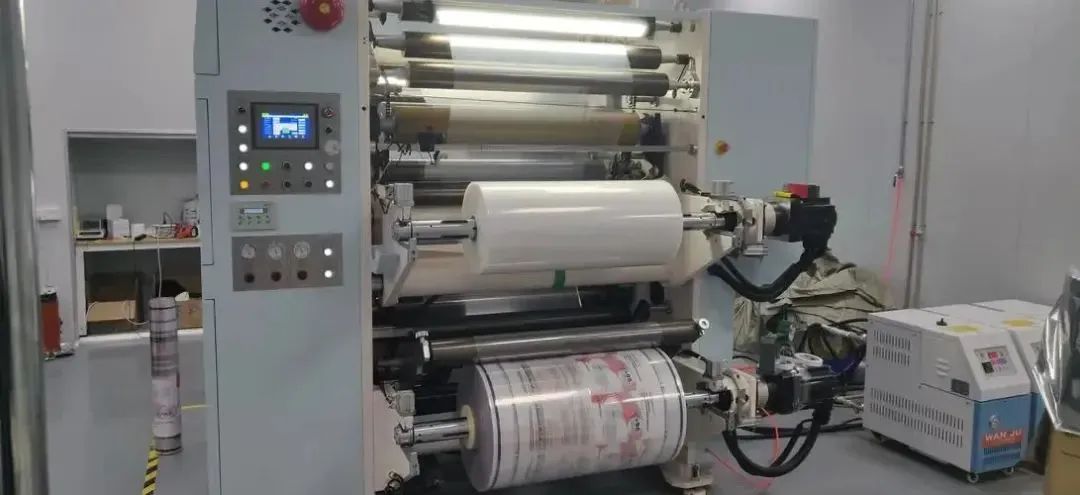

       通用型 BOPA 薄膜，是指以聚酰胺 6 切片為原材料，經過專用設備熔融擠出鑄片，再通過雙向拉伸工藝生產出的一種功能性薄膜產品。相比其他 BOPP、BOPET 等功能性 BOPA 薄膜，通用型 BOPA 薄膜在物理性能、化學性能和環保性能等方面均有較為突出的表現，具備優異的阻隔性、抗穿刺性、抗拉伸性且能同時兼顧產品美觀性，在中高端食品飲料軟包裝、藥品包裝、日化用品包裝領域均具有廣泛的應用，并能夠充分滿足生鮮、即食食品、預制菜、寵物食品等新興食品領域的鎖鮮、高溫蒸煮、易撕裂等需求，在我國消費升級的趨勢中具有良好的市場前景。



       （文章來源：中國塑協 BOPP 專委會整理）



       轉自——中國塑協 BOPP 專委會公眾號



我司供應 CPE/BOPE 薄膜用——超透超低霧度防粘連劑 SILTON JC 硅酸鋁鹽系列





依據廣告法，可能是目前最好的選擇



技術咨詢：張凱，13825504923



出貨事宜：程明，13825501180





< 返回 >
