不久前，本號發(fā)布《如何提升改性工程塑料的 CTI 值？》一文，反響良好。文章談到了各類阻燃劑對 PA 材料 CTI 值的影響。

       電子電器產(chǎn)品對于塑膠絕緣材料的阻燃耐熱和電器性能，通常有兩個要求——高 CTI、高灼熱絲，本文特別延伸介紹常見塑料 CTI 值。

       IEC 112 標(biāo)準(zhǔn)中對 CTI  指標(biāo)的定義是：在實驗過程中，材料受到 50 滴電解液（一般為 0.1 % 的氯化銨水溶液）而沒有出現(xiàn)漏電痕跡現(xiàn)象的最大電壓值（一般以伏表示）。

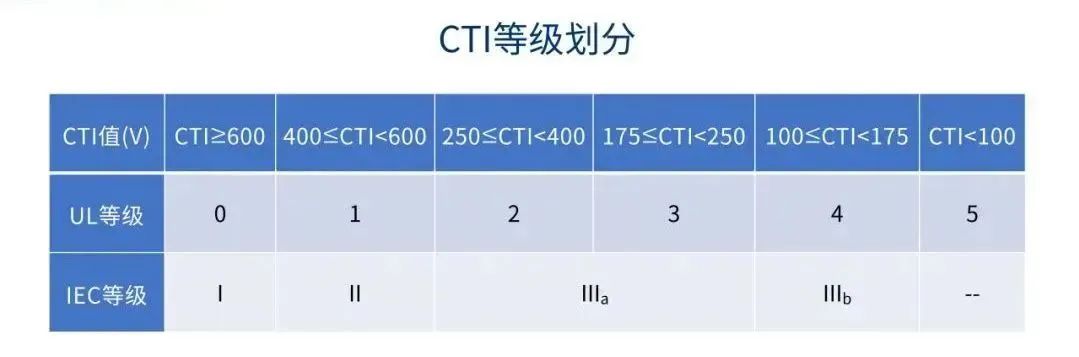

       IEC950 根據(jù)在上述實驗條件下，基板所經(jīng)受住的不同電壓值，規(guī)定、劃分出了基板材料的三個 CTI 的等級。一般基板材料的 CTI 的等級越小，說明它的耐漏電痕跡越高。

       需要注意的是，塑料的 CTI 值會受到多種因素的影響，如材料的配方、改性方法、生產(chǎn)工藝以及測試條件等。不同廠家生產(chǎn)的同一類型塑料，其 CTI 值也可能會有所差異。

       在實際應(yīng)用中，如果 CTI 值大于 400 V，一般可認為這種材料就具有足夠的耐漏電起痕性。以下是一些常見塑料的 CTI 值，僅供參考：

       1、聚苯硫醚（PPS）一般的聚苯硫醚復(fù)合材料的 CTI 約為 175 V 左右，但經(jīng)過特殊改性，可開發(fā)出高 CTI 值的 PPS 材料，如能達到 600 V 及以上。PPS 具有耐高溫、耐腐蝕、高阻燃性等特點，高 CTI 值的 PPS 材料在汽車領(lǐng)域的 IGBT 動力模組以及耐電弧需求的電子電氣領(lǐng)域有著廣泛應(yīng)用。

       2、聚酰胺（PA）純尼龍 PA66 的 CTI 值可 600，但加入玻璃纖維后，其阻燃等級和 CTI 值會發(fā)生變化。使用氮系阻燃劑且無玻纖時，能達到 UL94V-0 等級且 CTI 值為 600 V；使用玻纖并加入氮系阻燃劑，阻燃性能降低，CTI 值也有所下降。溴系阻燃劑能使 PA66 達到 UL 94V-0 阻燃等級，但會使 CTI 值下降，通常為 175 或 250 等級。

       3、聚碳酸酯（PC）聚碳酸酯的 CTI 值通常較高，一些優(yōu)質(zhì)的聚碳酸酯材料，其 CTI 值可達 600 左右。PC 具有良好的耐沖擊性、耐熱性、尺寸穩(wěn)定性和電絕緣性能，高 CTI 值使其在電子電器等對電性能要求較高的領(lǐng)域有出色表現(xiàn)。

       4、聚醚砜（PES）聚醚砜的 CTI 值通常在 175 V 以上。PES 具有優(yōu)良的耐熱性能、機械性能和電性能，在高溫下表現(xiàn)出色。高 CTI 值的 PES 材料在電子、電器等領(lǐng)域，尤其是對耐熱和電性能有較高要求的場合得到應(yīng)用。

       轉(zhuǎn)自—— RIO 材料說公眾號

我司供應(yīng) CPE/BOPE 薄膜用——超透超低霧度防粘連劑 SILTON JC 硅酸鋁鹽系列

依據(jù)廣告法，可能是目前最好的選擇

技術(shù)咨詢：張凱，13825504923

出貨事宜：程明，13825501180

< 返回 >
